產品特性：
● 體積小，防水，防震動，無噪音無觸點引弧;
● 光電全隔離設計，壽命長，抗干擾強，可靠性高;
● 能與國內外各種溫控儀表，微機的輸出信號直接接口;
● 多功能信號輸入可選，移相從180 到0°范圍，標準模數化尺寸;
● 模塊輸出接口可觸發任何單向、雙向可控硅;
● 適用于阻性負載、感性負載、變壓器一次側等模擬量功率調。

產品參數：

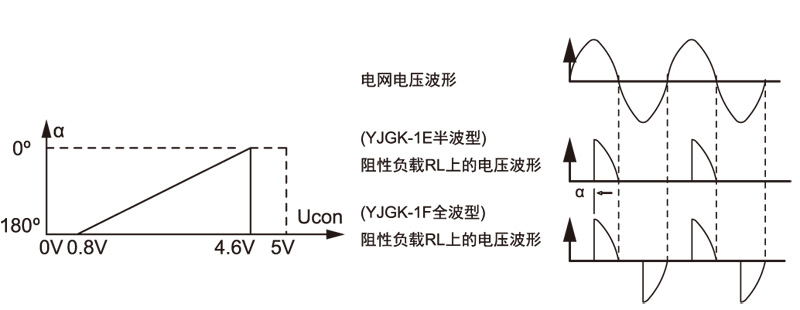

控制電壓Ucon 與可控硅輸出導通角α 系曲線（阻性負載）及波形圖：

1. 本模塊可以選擇四種信號方式輸入控制:
a.4-20mA 輸入， COM 對 應控制輸入負端。
b.0-5VDC 輸入， COM 對 應控制輸入負端。
c. 0-10VDC 輸入， COM 對應控制輸入負端。
d. 2-10K 電位器手動輸入，調壓模塊上+10VDC 端為手動調壓控制電位器提供電源( 這里不做他用)。

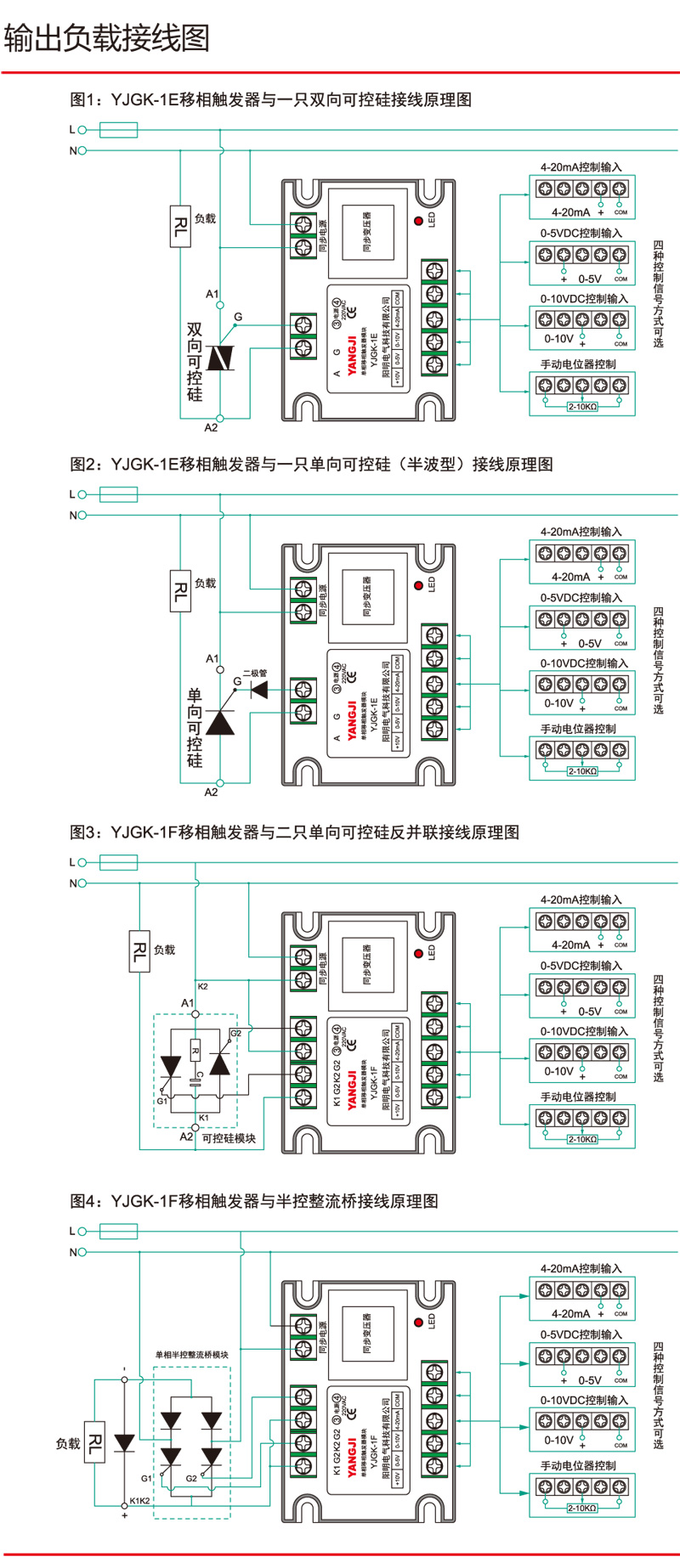

2. 通過①②端加傾載上的電壓相位和③④端電壓相位必須一致, 否則失控，電網頻率須為50Hz。

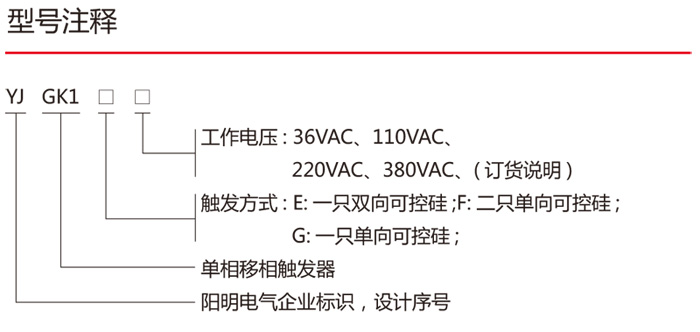

3. 本交流調壓模塊輸入電源有36VAC、1 10VAC、220VAC、 380VAC 四種電壓可選，用戶選型告知我公司，以免選錯電壓等級燒壞模塊。
4. 輸入控制信號端負極性不得接反，否則輸出負載端失控( 趼或全閉)，當改變輸入控制信號時，輸出負載電壓從0 伏到最值可調( 對阻性負載而言)。
5. 單相交流異步電機的調壓原則. 上應采用變頻器，只有風機類，水泵類單相電機在要求不高場合可采用此單相交流調壓模塊。
6. 三只單相調壓模塊不能使用在三相電網上對三相負載調壓。
7. 模塊的工作發熱量按實際負載電流安倍乘以1.5 瓦/ 安倍計算, 并必須配備相應等效散熱面積的散熱器，以利模塊有效散熱。

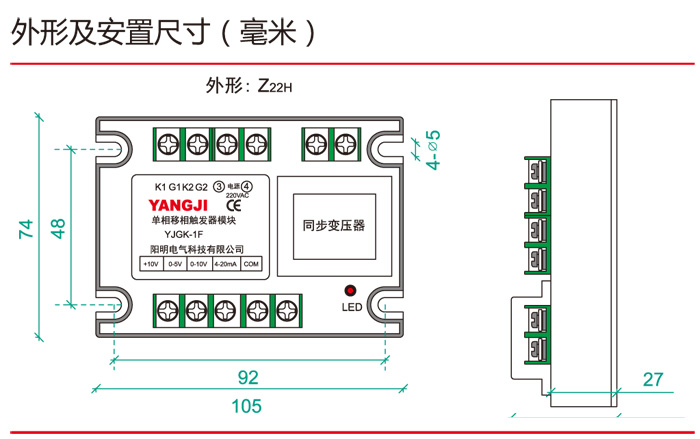

產品代號：Z22H
