產品特性：
●全隔離移相觸發，壽命長，抗干擾強，可靠性高，
● 采用優質元器件SMT 貼片工藝，增強型SCR 移相調節輸出;
● 能與國內外各種溫控儀表，微機的輸出信號直接接口;
● 多功能信號輸入可選，調節范圍寬, 調節精度高, 輸出電壓穩定;


產品應用：
本模塊采用單片機設計, 功率放大形成音頻脈沖變壓器, 隔離觸發, 內部移相,定寬調節均實現數字化, 觸發部分沒有任何可調節元器件, 脈沖對稱小, 對負載沖擊小, 抗干擾能力強, 十分方便的實現了對輸出負載電壓功率的無級調節。

廣泛應用于照明設備的燈光調節, 民用工業加熱的溫度控制; 電焊, 電鍍, 直流電機, 勵磁, 電感線圈, 充電等自動化模擬量功率調節場合。

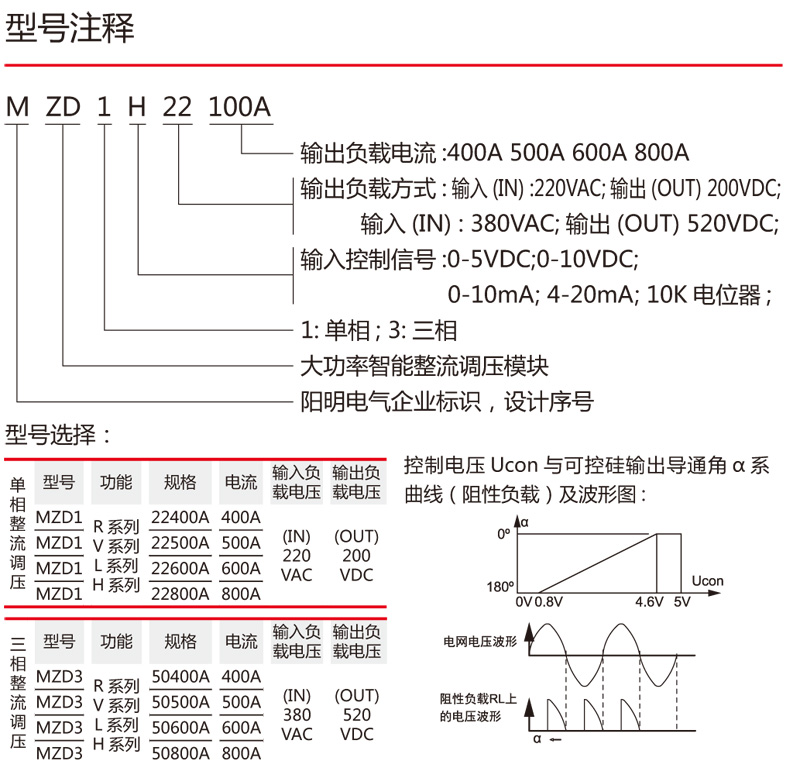

產品參數：
模塊選型與注意項：

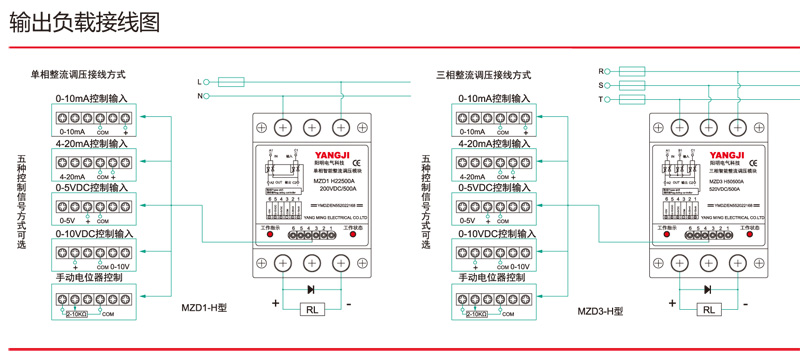

1. 本模塊具有多種功能信號輸入, 用戶使用根據自身要求合理選擇, 主控負載輸入輸出不能接反，否則失控或不能工作。
2. 模塊電流規格選用應考慮到電網電壓的波動和負載啟動時的瞬間電流沖擊, 環境條件, 散熱條件因素，建議留有適當余地. 為確保模塊長期可靠工作, 建議:
阻性負載: 選擇模塊的電流容量是實際工作電流的3-4 倍;
感性負載: 模塊標稱電流應為負載實際電流的5-6 倍;
3. 模塊不能長時間在較小導通角時( 高輸入電壓、低輸出電壓) 輸出較大電流工作. 可能引起模塊嚴重發熱甚至燒壞，建議使模塊在輸出電壓調節在輸入電壓1/2 以上較大導通角下工作。
4. 過壓過流保護: 在模塊輸出端并接抑制反向二極管( 電壓1000-1600V) 過壓保護，主回路串接快速熔斷器或斷路開關作為過流保護, 取值為實際負載電流的1.5 倍。
5. 模塊的工作發熱量按實際負載電流安倍乘以1.5 瓦/ 安倍計算, 本模塊屬于大功率大電流型,用戶使用務必安裝與實際工作電流相等效的散熱器, 強迫風冷或水冷, 以利模塊有效散熱, 防止模塊因溫度過高引起負載能力降低燒壞電子元器件或擊穿芯片。

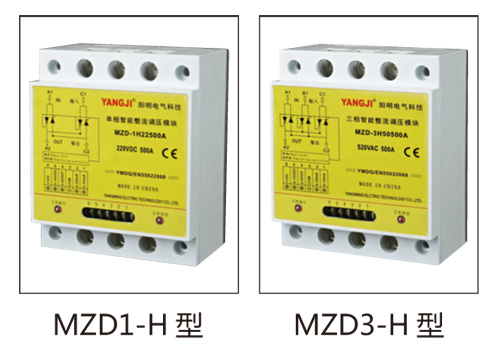

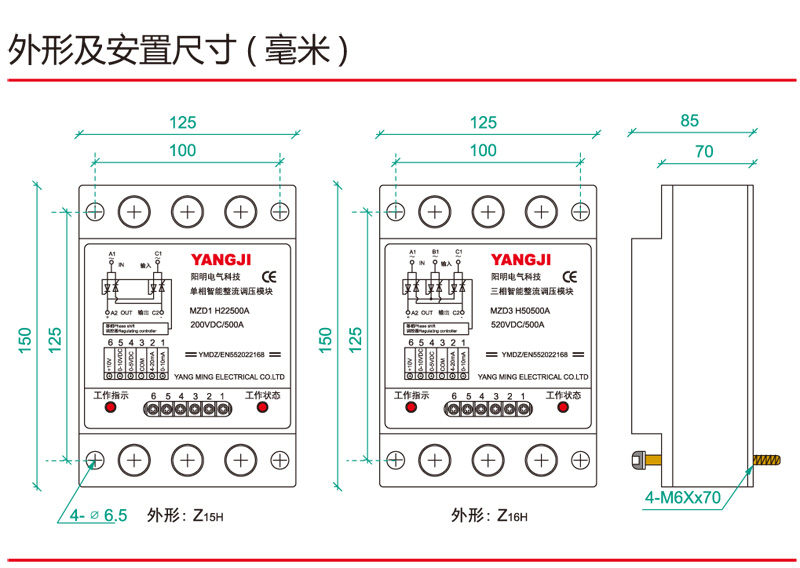

產品代號：Z16H
