產品特性：
● 體積小，防水，防震動，無噪音無觸點引弧;
● 變壓器隔離移相觸發，壽命長，抗干擾強，可靠性高;
● 采用優質元器件SMT 貼片工藝，增強型SCR 移相調節輸出;
● 能與國內外各種溫控儀表，微機的輸出信號直接接口;
● 多功能信號輸入可選, 調節范圍寬, 調節精度高, 輸出電壓穩定;


產品應用：
本模塊采用單片機集成電路設計, 內部同步檢測電路, 移相控制電路, 觸發驅動電路，定寬調節均實現數字化, 觸發部分沒有任何可調節元器件, 脈沖對稱小,
對負載沖擊小, 抗干擾能力強, 十分方便的實現了對輸出負載電壓功率的無級調節。

(R 型) 廣泛應用于照明設備的燈光調節，民用工業加熱的溫度控制; 電焊，電鍍等自動化模擬量功率調節場合；

(H 型) 廣泛適用于變壓器一次側, 力矩電機, 風機等調節場合;。

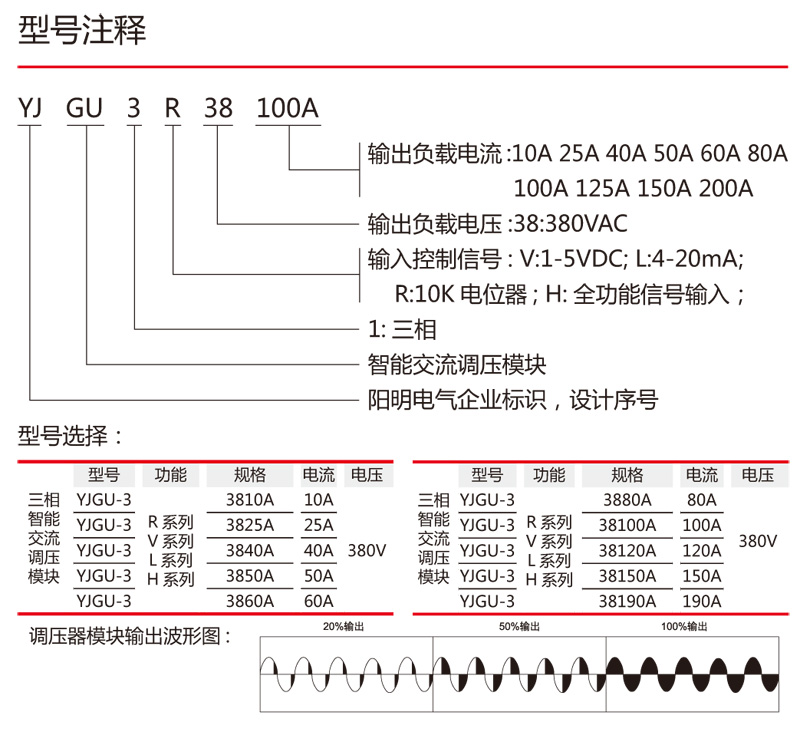

產品參數：
模塊選型與注意項：

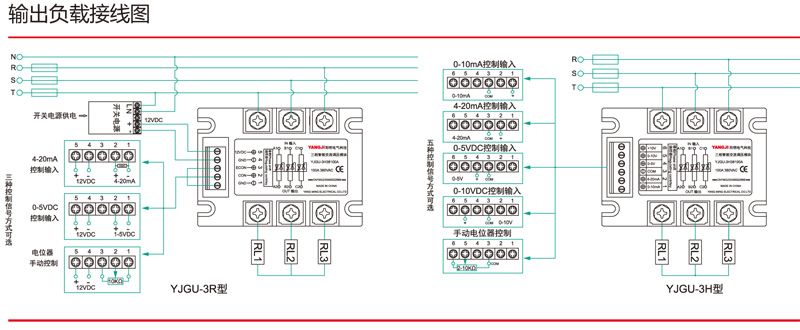

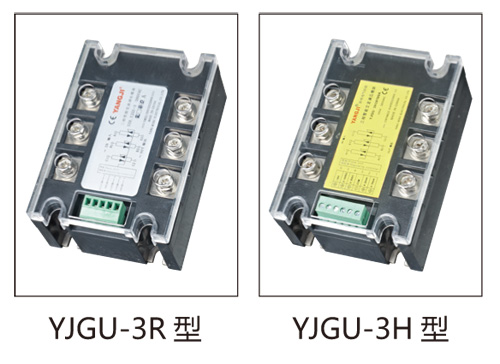

1. 本模塊外形分(R 型、H 型) 二種, 出廠默認規格為R 型: 用戶可以在此功能下選擇V 型或L型功能接線控制(R 型系列適用于加熱控溫設備);H 型: 多功能信號選擇控制( 適用于變壓器一次側調壓，力矩電機、風機、水泵等對轉速不高負載場合)。
2. 模塊電流規格選用應考慮到電網電壓的波動和負載啟動時的瞬間電流沖擊, 環境條件, 散熱條件因素，建議留有適當余地。為確保模塊長期可靠工作, 建議:阻性負載: 選擇模塊的電流容量是實際工作電流的3-4 倍;感性負載: 模塊標稱電流應為負載實際電流的5-6 倍;
3. 模塊不能長時間在較小導通角時( 高輸入電壓、低輸出電壓) 輸出較大電流工作�？赡芤鹉K嚴重發熱甚至燒壞, 建議使模塊在輸出電壓調節在輸入電壓1/2 以上較大導通角下工作。
4. 過壓過流保護: 在模塊輸出端并接( 電壓800-900V) 壓敏電阻可有效的過壓保護，主回路串接快速熔斷器或斷路開關作為過流保護, 取值為實際負載電流的1.5 倍。
5. 模塊的工作發熱量按實際負載電流安倍乘以1.5 瓦/ 安倍計算, 10A 以上必須安裝散熱器，40A 以上強迫風冷或水冷，以利模塊有效散熱，防止模塊因溫度過高燒壞電子元器件或擊穿芯片。

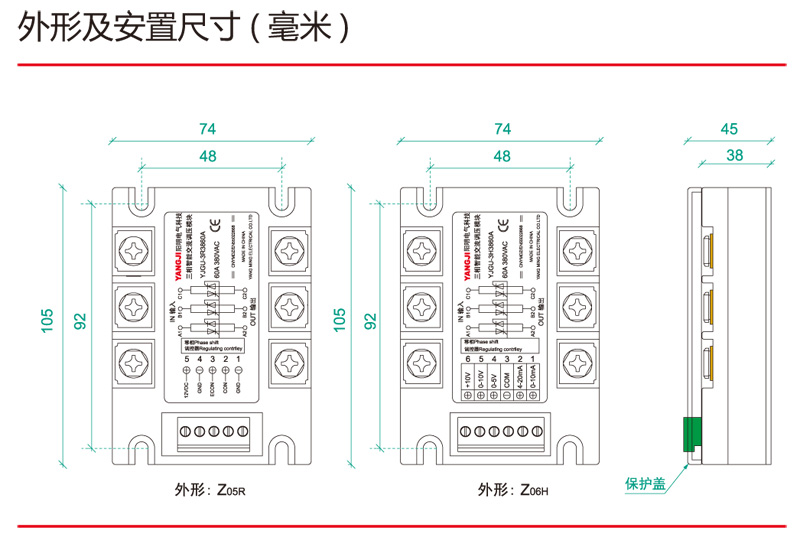

產品代號：Z05R、Z06H
