| 產品特性和應用 |
產品特性：
● 體積小，防水，防震動，
● 無噪音無觸點引弧;
● 光電隔離，耐壓高，壽命長，抗干擾強，可靠性高;
● 模塊內部采用單向晶閘管，整流管組成輸出;
● 極低的導通電阻，標準模數化尺寸，配有安全保護蓋;
● 輸入信號與TT0 和COMS 數字邏輯電路兼容;
產品應用：
廣泛應用于電解,電鍍，電磁振蕩，電磁吸鐵，直流電源，直流電機，加熱控溫設備等自動化控制領域進行無觸點開關控制。
特別適用于防腐，潮濕，防塵，防爆等惡劣頻繁開關的場合；
|

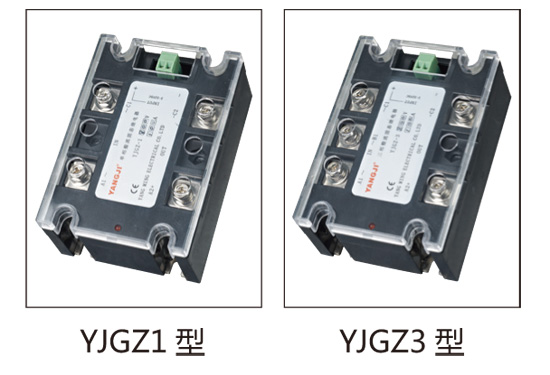

| 產品型號 |
YJGZ-1D2230A YJGZ-1D22150A
YJGZ-1D2260A YJGZ-1D22200A
YJGZ-1D22100A YJGZ-1D22300A |
YJGZ-3D3830A YJGZ-3D38150A
YJGZ-3D3860A YJGZ-3D38200A
YJGZ-3D38100A YJGZ-3D38300A |
| 負載電壓 |
單相負載(IN:220VAC-OUT:200VDC) |
三相負載(IN:380VAC-OUT:510VDC) |
| 負載電流 |
30A 60A 100A 150A 200A 300A |
30A 60A 100A 150A 200A 300A |
| 控制電壓 |
3-32VDC |
3-32VDC |
| 控制電流 |
10-68mA |
10-68mA |
| 通態降壓 |
≤ 2.5V |
≤ 2.5V |
| 通態漏電流 |
≤ 2mA |
≤ 2mA |
| 開關時間 |
10ms |
10ms |
| 隔離電壓 |
≥ 2500V |
≥ 2500V |
| 絕緣電壓 |
≥2000V |
≥2000V |
| 動作狀態指示 |
LED LED |
LED LED |
| 工作環境 |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
105×74×45(mm) |
105×74×45(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
400g |
400g |

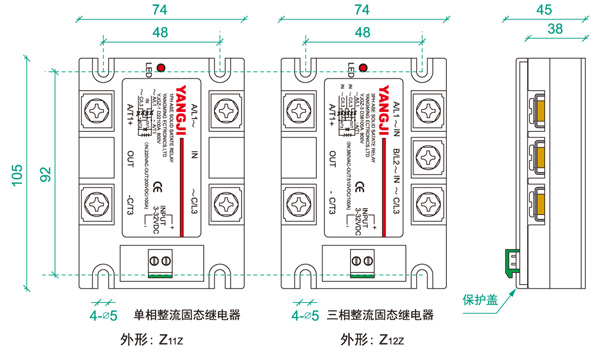

外形尺寸
安置方式 |
 |

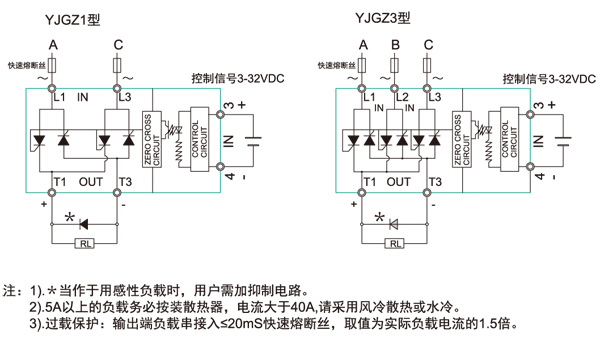

| 接線圖 |
 |
| 代號 |
Z11Z |
