| 產品特性和應用 |
產品特性：
●體積小，防水，防震動，無噪音無觸點引弧;
● 光電隔離，耐壓高，壽命長，抗干擾強，可靠性高;
● 交流負載采用雙向可控硅輸出，零電流開啟，零電流關斷;
● 極低的導通電阻，標準模數化尺寸，配有安全保護蓋;
● 輸入信號與TTO 和COMS 數字邏輯電路兼容;
產品應用：
廣泛應用在石油化工儀器設備，食品機械，包裝機械，紡織機械，數控機床，塑料機械，健身器材，三相電動機，白熾燈，娛樂設施, 加熱控溫設備等自動化控制領域。
特別適用于防腐，潮濕，防塵，防爆等惡劣頻繁開關的場合。 |

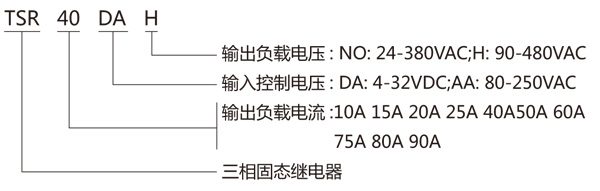

| 型號注釋 |
 |

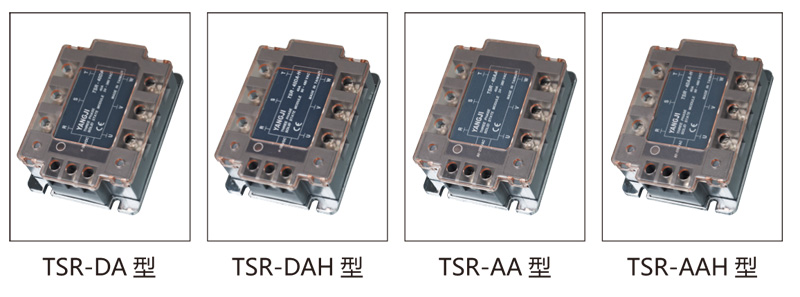

| 產品型號 |
TSR-10DA TSR-50DA
TSR-15DA TSR-60DA
TSR-20DA TSR-75DA
TSR-25DA TSR-80DA
TSR-40DA TSR-90DA |
TSR-10DAH TSR-50DAH
TSR-15DAH TSR-60DAH
TSR-20DAH TSR-75DAH
TSR-25DAH TSR-80DAH
TSR-40DAH TSR-90DAH |
TSR-10AA TSR-50AA
TSR-15AA TSR-60AA
TSR-20AA TSR-75AA
TSR-25AA TSR-80AA
TSR-40AA TSR-90AA |
TSR-10AAH
TSR-50AAH
TSR-15AAH
TSR-60AAH
TSR-20AAH
TSR-75AAH
TSR-25AAH
TSR-80AAH
TSR-40AAH
TSR-90AAH |
| 負載電壓 |
24-380VAC( 基本型） |
90-480VAC( 高壓型） |
24-380VAC( 基本型） |
90-480VAC( 高壓型） |
| 負載電流 |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
| 控制電壓 |
4-32VDC |
4-32VDC |
80-250VAC |
80-250VAC |
| 控制電流 |
6-25mA |
6-25mA |
12mA |
12mA |
| 通態降壓 |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
| 通態漏電流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 開關時間 |
10ms |
10ms |
10ms |
10ms |
| 隔離電壓 |
≥2500V |
≥2500V |
≥2500V |
≥2500V |
| 絕緣電壓 |
≥2000V |
≥2000V |
≥2000V |
≥2000V |
| 動作狀態指示 |
LED |
LED |
LED |
LED |
| 工作環境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
100×76×33(mm) |
100×76×33(mm) |
100×76×33(mm) |
100×76×33(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
450g |
450g |
450g |
450g |

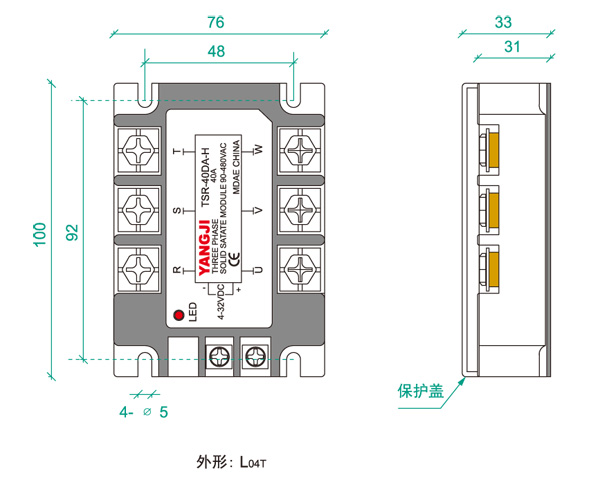

外形尺寸
安置尺寸 |
 |

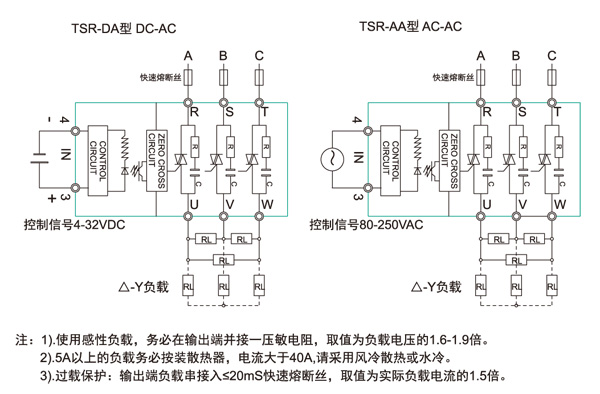

| 接線圖 |
 |
| 代號 |
L04T |
