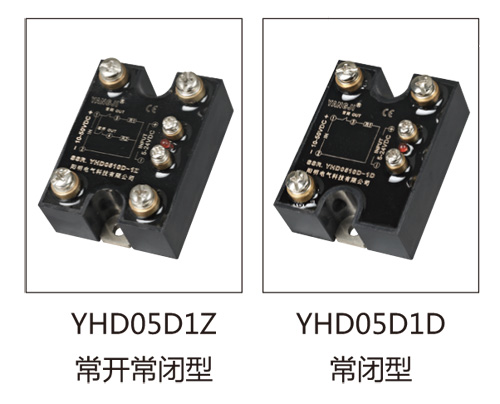

| 多回路/特殊型固態繼電器系列 >> 常開常閉直流固態繼電器 YHD05D-1D/1Z

產品特性和應用 產品特性：
● 體積小，防水，防震動，無噪音無觸點引弧;
● 光電隔離，耐壓高，壽命長，抗干擾強，可靠性高;
● 直流負載采用功率氧化物場效應管輸出(MOSFET);
● 輸入信號與TT0 和COMS 數字邏輯電路兼容;
● 。

產品應用：
廣泛應用在化工儀器設備，食品機械，健身器材，小型電動機，白熾燈，各種電磁閥，加熱控溫設備等自動化控制領域。
1Z: 當輸入給一定控制信號，輸出負載由一路切換為另外一路工作；
1D: 輸入給一定控制信號，輸出負載由常閉工作狀態變?yōu)椴还ぷ鳡顟B(tài)。。
產品型號 YHD0510D1Z YHD0525D1Z
YHD0515D1Z YHD0530D1Z
YHD0520D1Z YHD0540D1Z		 YHD0510D1D YHD0525D1D
YHD0515D1D YHD0530D1D
YHD0520D1D YHD0540D1D
負載電壓 10-50VDC( 常開常閉型） 10-50VDC( 常閉型）
負載電流 10A 15A 20A 25A 30A 40A 10A 15A 20A 25A 30A 40A
控制電壓 5-24VDC 5-24VDC
控制電流 5-55mA 5-55mA
通態降壓 ≤ 1.5V ≤ 1.5V
通態漏電流 ≤ 2mA ≤ 2mA
開關時間 10ms 10ms
隔離電壓 ≥1500V ≥1500V
絕緣電壓 ≥1500V ≥1500V
動作狀態指示 LED LED
工作環境 -40-80℃ -40-80℃
外形尺寸 58×45×28(mm) 58×45×28(mm)
安置方式 螺栓固定 M4 螺栓固定 M4
重量 130g 130g

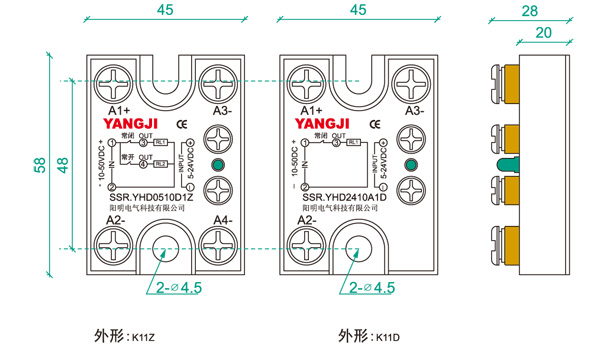

外形尺寸
安置方式

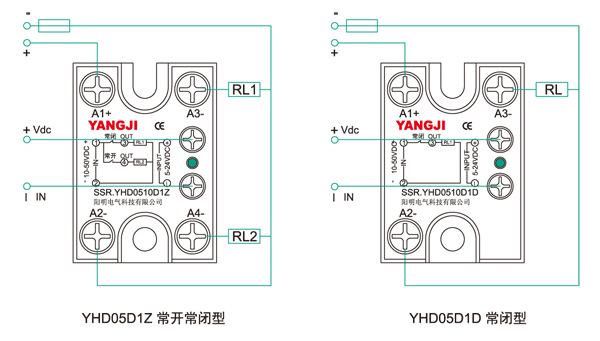

接線圖
代號 K11Z    K11D
