| 產品特性和應用 |
產品特性：
● 體積小，防水，防震動，無噪音無觸點引弧;
● 內置阻容吸收回路，壽命長，抗干擾強，可靠性高;
● 采用六只單向可控硅反并聯組成三路移相調節輸出，調節范圍寬;
● 輸入外接三路獨立電位器即可實現輸出電壓調節，使用簡單化;
● 螺絲固定安裝，標準模數化尺寸;
● 100% 負載老化試驗，通過歐共體CE 認證，國際I S09000 認證;。
產品應用：
典型應用：
◆工業設備溫度控制；
◆阻性加熱元件控制；
◆白熾燈調光控制；
◆傳送帶速度控制；
◆小型交流串激電機調速；
◆以及其它自動化功率調節場合；
不適用場合:
◆交流電機控制；
◆變壓器的原邊調節控制；
◆需要完整正弦波輸入的應用；
◆需要過零輸出控制的應用；
◆不能承受由調相波形引起射頻干擾的場合, 容性負載, 以及整流電路的調節控制。 |

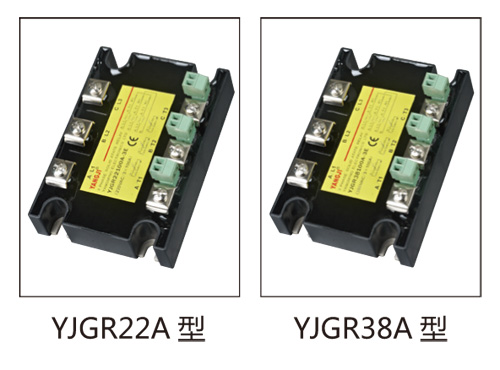

| 產品型號 |
YJGR2210A3E YJGR2260A3E
YJGR2225A3E YJGR2280A3E
YJGR2230A3E YJGR22100A3E
YJGR2240A3E YJGR22125A3E
YJGR2250A3E YJGR22150A3E |
YJGR3810A3E YJGR3860A3E
YJGR3825A3E YJGR3880A3E
YJGR3830A3E YJGR38100A3E
YJGR3840A3E YJGR38125A3E
YJGR3850A3E YJGR38150A3E |
| 負載電壓 |
0-240VAC |
0-380VAC |
| 負載電流 |
3×(10A 25A 30A 40A 50A 60A 80A 100A 125A 150A) |
3×(10A 25A 30A 40A 50A 60A 80A 100A 125A 150A) |
| 控制電壓 |
外接：3x(470-560KΩ) 電位器 (Potentiometer) |
外接：3x(470-560KΩ) 電位器 (Potentiometer) |
| 控制電流 |
/ |
/ |
| 通態降壓 |
≤ 1.5V |
≤ 1.5V |
| 通態漏電流 |
≤ 2mA |
≤ 2mA |
| 開關時間 |
/ |
/ |
| 隔離電壓 |
輸入- 輸出強弱電不隔離(Please becarefu of electricicity) |
輸入- 輸出強弱電不隔離(Please becarefu of electricicity) |
| 絕緣電壓 |
≥2000V |
≥2000V |
| 動作狀態指示 |
/ |
/ |
| 工作環境 |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
105×74×38(mm) |
105×74×38(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
450g |
450g |

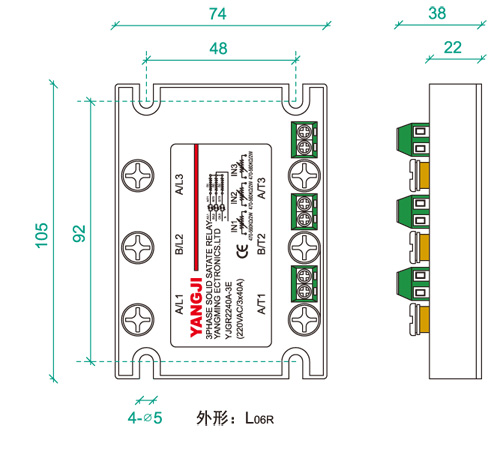

外形尺寸
安置方式 |
 |

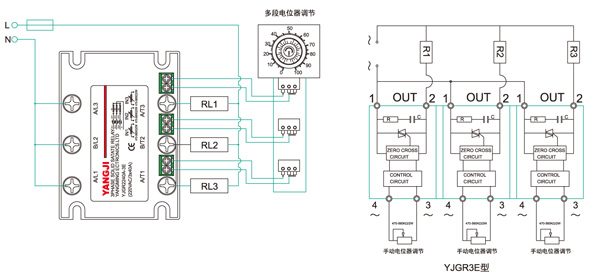

| 接線圖 |
 |
| 代號 |
L06R |
