| 產品特性和應用 |
產品特性：
● 體積小，防水，防震動，無噪音無觸點引弧;
● 輸入回路與輸出回路之間變壓器隔離, 壽命長, 可靠性高；
● 直流負載采用功率氧化物場效應管輸出（MOSFET)；
● 極低的導通電阻, 標準模數化尺寸，配有安全保護蓋；
● 輸入信號與TTO 和COMS 數字邏輯電路兼容；
● 。
產品應用：
廣泛應用在石油化工儀器設備，食品機械，包裝機械，紡織機械，數控機床，塑料機械，健身器材，小型電動機，白熾燈，各種電磁閥，娛樂設施等自動化控制領域。
特別適用于防腐，潮濕，防塵，防爆等惡劣頻繁開關的場合 |

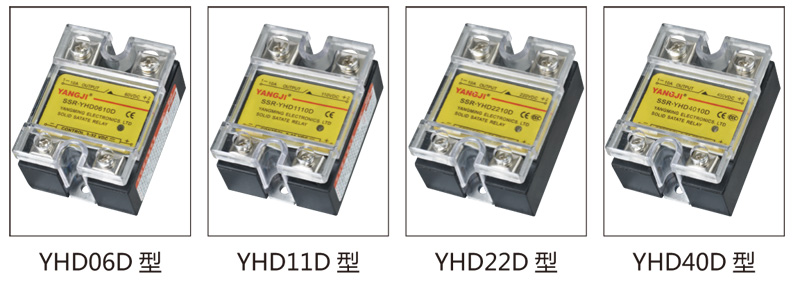

| 產品型號 |
YHD0610D YHD0660D
YHD0625D YHD0680D
YHD0630D YHD06100D
YHD0640D YHD06125D
YHD0650D YHD06150D |
YHD1110D YHD1160D
YHD1125D YHD1180D
YHD1130D YHD11100D
YHD1140D YHD11125D
YHD1150D YHD11150D |
YHD2210D YHD2260D
YHD2225D YHD2280D
YHD2230D YHD22100D
YHD2240D YHD22125D
YHD2250D YHD22150D |
YHD4010D YHD4060D
YHD4025D YHD4080D
YHD4030D YHD40100D
YHD4040D YHD40125D
YHD4050D YHD40150D |
| 負載電壓 |
5-60VDC |
5-110VDC |
5-220VDC |
5-400VDC |
| 負載電流 |
10A 15A 20A 25A 30A 40A 50A 60A 80A 100A 125A 150A |
10A 15A 20A 25A 30A 40A 50A 60A 80A 100A 125A 150A |
10A 15A 20A 25A 30A 40A 50A 60A 80A 100A 125A 150A |
10A 15A 20A 25A 30A 40A 50A 60A 80A 100A 125A 150A |
| 控制電壓 |
3-32VDC |
3-32VDC |
3-32VDC |
3-32VDC |
| 控制電流 |
5-55mA |
5-55mA |
5-55mA |
5-55mA |
| 通態降壓 |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
| 通態漏電流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 開關時間 |
10ms |
10ms |
10ms |
10ms |
| 隔離電壓 |
≥1500V |
≥1500V |
≥1500V |
≥1500V |
| 絕緣電壓 |
≥1500V |
≥1500V |
≥1500V |
≥1500V |
| 動作狀態指示 |
LED |
LED |
LED |
LED |
| 工作環境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
58×45×32(mm) |
58×45×32(mm) |
58×45×32(mm) |
58×45×32(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
90g |
90g |
90g |
90g |

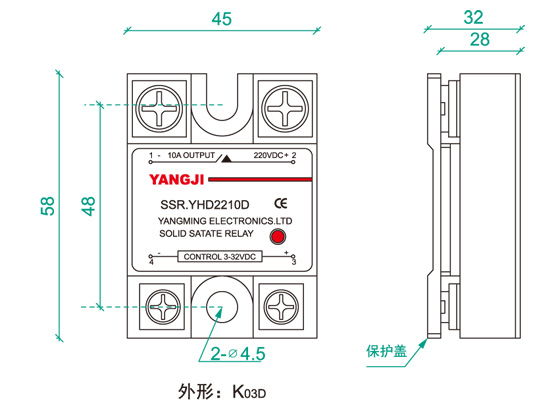

外形尺寸
安置方式 |
 |

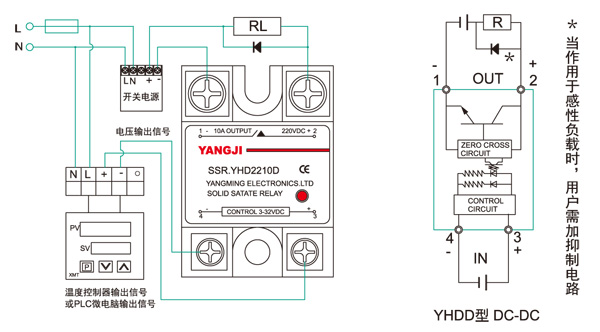

| 接線圖 |
 |
| 代號 |
K03D |
