| 無觸點卡規式接觸器系列 >> 卡規式無觸點中間繼電器 YG3F


產品特性和應用 產品特性：
● 體積小，防水，防震動，無噪音無觸點引弧;
● 光電隔離，耐壓高，壽命長，抗干擾強，可靠性高;
● 交流負載采用雙向可控硅輸出，零電流開啟，零電流關斷;
● 直流負載采用雙極型三極管輸出，導通壓降底開關速度快;
● 輸入控制分直流信號或交流信號控制方式二種可選;
● 插入式與各種帶DIN 導軌標準繼電器插座配套安裝;
● 與西門子、歐姆龍、施耐德中間繼電器功能相同，互換性強;

產品應用：
廣泛應用在石油化工儀器設備，食品機械，包裝機械，紡織機械，數控機床，塑料機械，健身器材，交流電動機，白熾燈，各種電磁閥，娛樂設施, 醫療, 加熱控溫設備等自動化控制領域。
特別適用于防腐，潮濕，防塵，防爆等惡劣頻繁開關的場合。是小型中間繼電器更新代替產品。

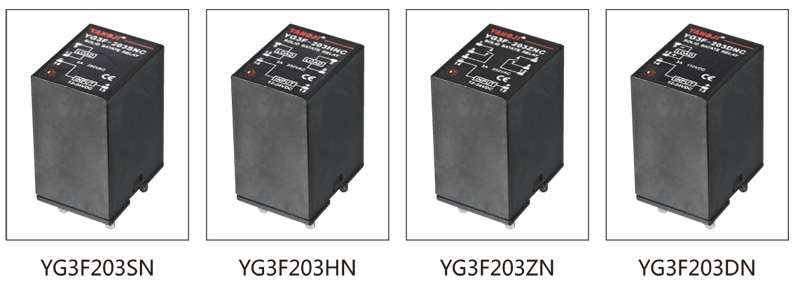

產品型號 YG3F203SNC
YG3F203SNL		 YG3F203HNC
YG3F203HNL		 YG3F203ZNC
YG3F203ZNL		 YG3F203DNC
YG3F203BNC
負載電壓 250VAC 250VAC 250VAC 5-200VDC
負載電流 3A
一常開		 5A
二常開		 3A
二常開常閉		 3A 一常開
3A 二常開
控制電壓 NL:80-250VAC
NC:12-24VDC		 NL:80-250VAC
NC:12-24VDC		 NL:80-250VAC
NC:12-24VDC		 NC:12-24VDC
控制電流 NL:12mA
NC:6-35mA		 NL:12mA
NC:6-35mA		 NL:12mA
NC:6-35mA		 NC:6-35mA
通態降壓 ≤ 1.1V ≤ 1.1V ≤ 1.1V ≤ 1.3V
通態漏電流 ≤ 2mA ≤ 2mA ≤ 2mA ≤ 2mA
開關時間 10ms 10ms 10ms 關斷時間：≤ 0.1ms
隔離電壓 ≥2500V ≥2500V ≥2500V ≥1500V
絕緣電壓 ≥2000V ≥2000V ≥2000V ≥1500V
動作狀態指示 LED LED LED LED
工作環境 -40-80℃ -40-80℃ -40-80℃ -40-80℃
外形尺寸 27.5×21×35.5 27.5×21×35.5 27.5×21×35.5 27.5×21×35.5
安置方式 插入式 插入式 插入式 插入式
重量 21g 21g 21g 21g

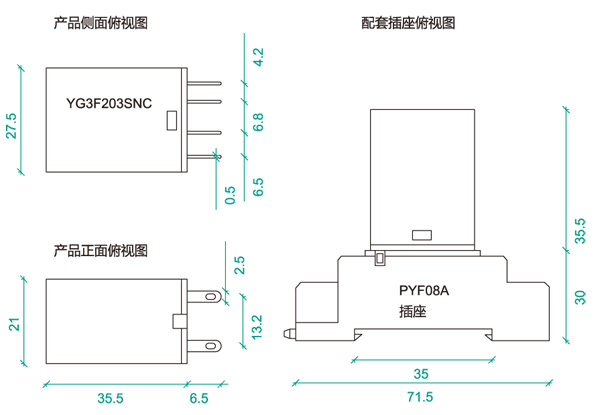

外形尺寸
安置方式

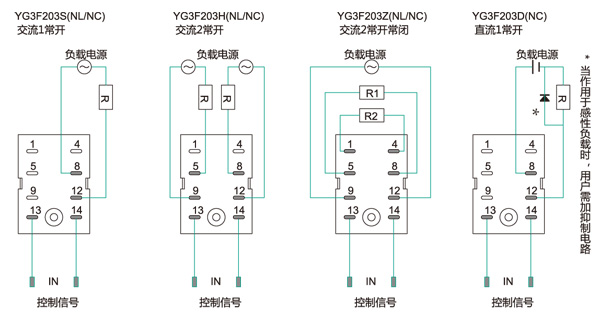

接線圖
代號 P201
