| 產品特性和應用 |
產品特性：
● 體積小，防水，防震動，無噪音無觸點引弧;
● 光電隔離，耐壓高，壽命長，抗干擾強，可靠性高;
● 交流負載采用雙向可控硅輸出，零電流開啟，零電流關斷; ;
● 輸入控制分直流信號或交流信號控制方式二種可選;
● 插入式與各種帶DIN導軌標準繼電器插座配套安裝;
● 與西門子、歐姆龍、施耐德中間繼電器功能相同，互換性強;
產品應用：
廣泛應用在石油化工儀器設備，食品機械，包裝機械，紡織機械，數控機床，塑料機械，健身器材，交流電動機，白熾燈，各種電磁閥，娛樂設施, 醫療, 加熱控溫設備等自動化控制領域。
特別適用于防腐，潮濕，防塵，防爆等惡劣頻繁開關的場合。是交流接觸器更新代替產品。 |

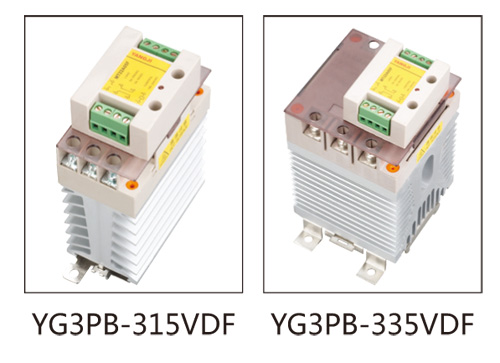

| 產品型號 |
YG3PB-315A-3VDF
YG3PB-325A-3VDF
YG3PB-335A-3VDF
YG3PB-345A-3VDF
YG3PB-355A-3VDF |
YG3PB-315B-3VDF
YG3PB-325B-3VDF
YG3PB-335B-3VDF
YG3PB-345B-3VDF
YG3PB-355B-3VDF |
| 負載電壓 |
負載：380VAC; 輔助觸點：5A/250VAC |
負載：380VAC; 輔助觸點：5A/250VAC |
| 負載電流 |
15A 25A 35A 45A 55A |
15A 25A 35A 45A 55A |
| 控制電壓 |
80-250VAC |
12-24VDC |
| 控制電流 |
12mA |
6-25mA |
| 通態降壓 |
≤ 1.1V |
≤ 1.1V |
| 通態漏電流 |
≤ 2mA |
≤ 2mA |
| 開關時間 |
10ms |
10ms |
| 隔離電壓 |
≥2500V |
≥2500V |
| 絕緣電壓 |
≥2000V |
≥2000V |
| 動作狀態指示 |
LED |
LED |
| 工作環境 |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
F301 型：
100×44×123(mm) |
F401 型：
105×80×145(mm) |
| 安置方式 |
導軌式DIN 或螺栓固定 |
導軌式DIN 或螺栓固定 |
| 重量 |
(15-25A) 型500g (35-55A) 型1000g |
(15-25A) 型500g (35-55A) 型1000g |

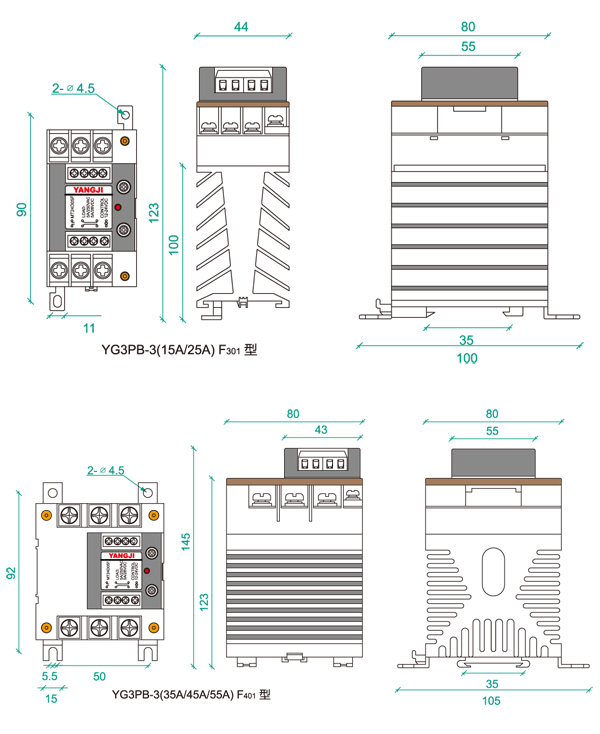

外形尺寸
安置方式 |
 |

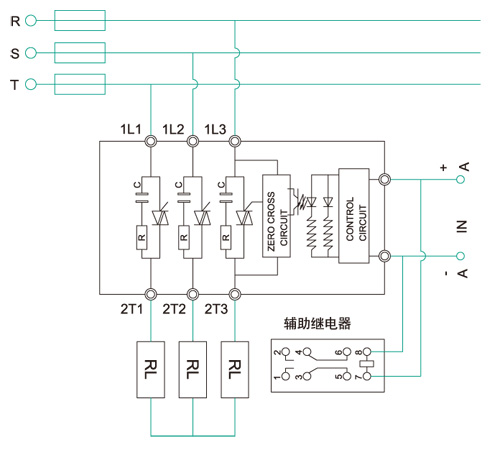

| 接線圖 |
 |
| 代號 |
F301 F401 |
